Pemilihan Chip/Komponen Dalam Perakitan Mikroprosesor

METODE PEMILIHAN CHIP/KOMPONEN DALAM PERAKITAN
SISTEM MIKROPROSESOR

          Seperti yang telah kita singgung pada pembahasan sebelumnya bahwa dalam pemilihan chip dikenal tiga metode yaitu :
Pemilihan Linier
Pemilihan Parsial
Pemilihan Penuh
Nah pada pertemuan kesebelas untuk sesi sistem mikroprosesor kali ini kita akan bahas ketiga metode pemilihan chip/komponen tersebut, untuk itu langsung saja ikuti dan simak uraian berikut ini.

a. Pemilihan Linier
         Metode ini baik digunakan untuk sistem dengan kepadatan rendah (Sistem minimum). Pemilihan linier menghubungkan saluran alamat sendiri-sendiri kemasukan pemilih chip. Misalnya bila bit MSB (b15) dihubungkan ke chip select (CS) maka chip tersebut dipilih bila bit MSB berkeadaan 1. Keuntungan dasar pemilihan linier adalah kesederhanaannya. Tak diperlukan gerbang logika khusus untuk memilih chip. Sebagai ilustrasi dapat dilihat pada contoh di bawah ini.

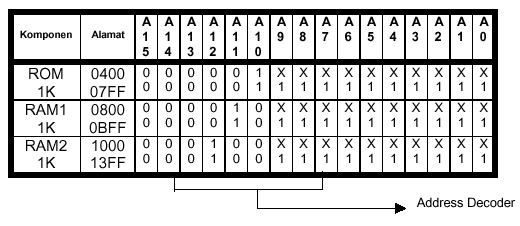

Tabel 1. Pemetaan Memori Pemilihan Linier

Dari tabel 1 di atas dapat dibuat sistem pengalamatan memori seperti ditunjukkan pada gambar 1 berikut ini.

Gambar 1. Rangkaian Address Decoder Pemilihan Linier

          Pada gambar 1 di atas terlihat hubungan sistem pemilihan chip linier dimana A0 hingga A9 dihubungkan langsung pada masing chip sedangkan A10 dihubungkan ke CS ROM, A11 dihubungkan ke CS RAM1 dan A12 dihububgkan ke CS RAM2. Bit addres A13, A14, dan A15 tidak digunakan. Dari gambar 1 di atas juga terlihat kesederhanaan sistem pemilihan chip linier dimana tidak memerlukan gerbang logika.

b. Pemilihan Parsial
          Pemilihan parsial adalah pemilihan chip yang hanya menggunakan sebagian dari pin bus alamat. Untuk keperluan pemilihan chip diperlukan gerbang logika. Metode pemilihan dapat dilihat pada contoh berikut :


Tabel 2. Pemetaan Memori Pemilihan Parsial


Gambar 2. Rangkaian Address Decoder Pemilihan Parsial

          Sistem pemilihan parsial menyediakan kemungkinan pemakaian gerbang logika yang tidak terlalu banyak.

c. Pemilihan Chip Dikodekan Sepenuhnya
          Yang disebut dengan pemilihan chip yang dikodekan sepenuhnya adalah metode pemilihan chip dimana semua bit alamat pada addres bus digunakan. Oleh karena dikodekan secara penuh maka semua alamat digunakan secara penuh. Dengan demikian sisitim ini sangat baik untuk sistem besar.


Tabel 3. Pemetaan Memori Pemilihan Dikodekan Sepenuhnya


Gambar 3. Rangkaian Addresd Decoder Pemilihan Dikodekan Penuh
