Menu Manual & Fungsi Toolbar Software VEDCLEMPSWIN

MENU MANUAL DAN FUNGSI TOOLBAR DALAM SOFTWARE

PROGRAM VEDCLEMPSWIN

         Selanjutnya pada pertemuan yang kedelapan belas untuk sesi sistem mikrokontroler kali ini kita akan membahas tentang menu manual dan fungsi toolbar dalam software program VEDCLEMPSWIN. Untuk memahaminya langsung aja kita ikuti uraian berikut ini.

8. Menu Manual

          Jika di klik pada menua manual tersebut akan muncul tampilan sub menu seperti terlihat pada gambar 1 berikut ini.

Gambar 1. Tampilan Menu Manual Program VEDCLEMPSWIN

Keterangan Sub Menu :

Pengantar LEMPS

Berisi informasi bagaimana meng”hidupkan” mikrokontroller VEDCLEMPS dan mencobanya pada mode terminal dengan beberapa perintah “Token” BACA, TULIS dan GOTO.

Pengantar BABY

Berisi informasi bagaimana meng”hidupkan” mikrokontroller BABYLEMPS dan mencobanya pada mode terminal dengan beberapa perintah “Token” R, W dan G.

Hardware LEMPS

Berisi informasi tentang tata letak steker beserta urutan pin-pin pada PORT VEDCLEMPS dan Pembagian Memori (Memori map).

Hardware BABY

Berisi informasi tentang tata letak steker beserta urutan pin-pin pada PORT BABYLEMPS dan Pembagian Memori (Memori map).

Monitor LEMPS

Berisi informasi tentang : Langkah-langkah menjalankan program, Sub Program monitor EPROM V2.35/VEDC, NOT lagu VEDCLEMPS, Sub program Liquid Crystal Dysplay (LCD), Tokens monitor VEDCLEMPS, dan Alamat interupt vector.

Monitor BABY

Berisi informasi tentang program monitor BABYLEMPS

Assembler M68HC11

Berisi informasi tentang : Informasi kesalahan, Assembler directiven, Format program assembler, Assembler untuk PC (Contoh program).

Pascal

Berisi informasi tentang pembuatan program mikrokontroller dengan menggunakan bahasa pascal.

Penjelasan M68HC11

Berisi informasi tentang : Register pada prosessor ( Akkumulator, Register dan Code Code Register ), Intruksi percabangan (loncat), Program pertama, dan Tabel Instruksi penting.

VEDC-LEMPSWIN

Berisi informasi tentang : Penjelasan umum tentang VEDC LEMPSWIN dan Penggunaan kalkulator.

Informasi VEDC-LEMPSWIN

Berisi informasi tentang versi software dan alamat kontak seperti terlihat pada tampilan gambar 2 berikut ini.

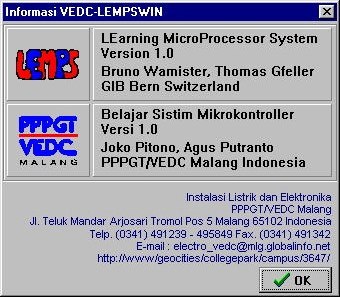

Gambar 2. Jendela Informasi program VEDCLEMPSWIN

9. Fungsi Toolbar

          Fungsi toolbar pada menu software program VEDCLEMPSWIN dapat dijelaskan seperti terlihat pada gambar 3 berikut ini.

Gambar 3. Toolbar Program VEDCLEMPSWIN
