Ok sobat blogger, pada kesempatan ini penulis juga ingin mengucapkan selamat kepada Bapak Jokowi dan JK atas dilantiknya menjadi Presiden dan Wakil Presiden RI Periode 2014 - 2019 pada tanggal 20 Oktober 2014 yang lalu. Selanjutnya mari kita bahas tentang jenis antena yang lainnya, banyak pengguna modem internet yang sering mengeluh
karena mendapatkan sinyal yang kurang baik atau kurang stabil, untuk itu pada pertemuan kali ini penulis akan
memberikan informasi tentang cara membuat antenna kaleng sebagai pemandu sinyal melingkar (circular wave guide) agar terkumpul atau menuju ke modem internet yang tentunya berguna untuk meningkatkan performance modem sobat blogger. Caranya tidak terlalu sulit dan dapat dilakukan
dengan menggunakan barang bekas yang ada disekitar sobat blogger.
Disini akan dijelaskan cara membuat antena circular wave guide dengan
menggunakan kaleng bekas susu atau kopi. Fungsi antena circular wave guide ini adalah untuk memfokuskan
titik penerimaan sinyal pada modem dan antena ini akan efektif jika diarahkan tepat pada BTS yang dikehendaki. Antena ini cukup efektif dan mudah pembuatannya,
tapi disini penulis perlu menjelaskan proses langkah demi langkah tentang cara membuat antena kaleng tersebut agar antena yang telah dibuat dapat bekerja dengan
baik dan optimal.
Dalam pembuatan modem
reflektor ini penulis menggunakan kaleng bekas kopi (lihat gambar 1), tapi
sobat blogger bisa menggunakan kaleng bekas lainnya, misalnya kaleng bekas susu, kaleng bekas cat
dan sebagainya, yang penting masih baru dan mengkilap. Antena kaleng ini
dikenal ssebagai jenis antena “Pemandu Gelombang Melingkar “ atau “ Circular Wave
Guide".
Gambar 1. Kaleng bekas kopi
TEORI DASAR :
Circular Wave Guide
Jika jari-jari
lingkaran penampang Circular Waveguide diketahui maka panjang gelombang
terbesar (frekuensi paling rendah) yang dapat dilewatkan dapat dihitung dengan
rumus berikut :
R = jari-jari (m)
Frekuensi
terendah = 3x108 / λo = 3x108 /
3.4r
Contoh:
Kaleng susu dengan diameter 98 mm. Berapa frekuensi terendah yang
dapat dilewatkan melalui kaleng tersebut?
λ0 = 2 x Π x r
1.8414 = 3.4122 r = 3.4 r
Jawab
:
r =
D/2 = 98/2 = 46.5 mm = 0.0465 m
Frekuensi
terendah = 3x108 / 3.4 x 0.0465 = 1897533206.83 = 1897.5 MHz
Jika kaleng susu di atas akan dibuat feeder untuk frekuensi 2437
MHz (Channel 6 Wifi) maka mountingnya adalah sebagai berikut :
Berapa λg/4 dan λ/4 ?
λ = 3 x 108 / 2437 x 106 = 123.1 mm
λ/4 = 123.1 / 4 = 30.775 mm ~ 30.5 mm
λ0
untuk kaleng diameter 98 mm adalah = 3.4 r = 3.4 x 46.5 = 158.1 mm
λg = λ
√1 –
(λ/ λ0)2
(λ/
λ0)2 = (123.1 / 158.1)2 = 0.60625
1-
(λ/ λ0)2 = 1- 0.60625 = 0.39375
√1 –
(λ/ λ0)2 = √0.39375 = 0.6275
λg =
123.1 / 0.6275 = 196.1753 mm
λ g / 4 = 196.1753 / 4 = 49 mm
λ/4
λg/4
LANGKAH KERJA PEMBUATAN :
1. Buatlah lubang modem sekitar 2,5 – 4 Cm
dari bagian belakang kaleng untuk Modem 1900 MHz dan sekitar 5 - 8,5 Cm untuk
Modem 800 MHz, karena panjang gelombang setiap layanan berbeda.
2. Ukur dan tandai di mana kaleng akan dibor untuk membuat lubang modem internet seperti terlihat pada gambar 2 dan 3 berikut ini.
Gambar 2. Mengukur tinggi lubang modem
Gambar 3. Mengebor kaleng
3. Potong/gunting lubang dan kikir ujung tepi yang tajam sampai cukup untuk
memasukkan modem internet seperti terlihat pada gambar 4 dan 5 berikut ini.
Gambar 4. Memotong/menggunting kaleng
Gambar 5. Mengikir tepi lubang yang tajam
4. Tempelkan beberapa lakban di atas lubang dan
memotongnya dengan silet agar terbuka seperti terlihat pada gambar 6 berikut ini.
Gambar 6. Menempelkan dan Memotong lakban pada lubang
5. Pasang atau masukan modem ke dalam slot
lubang, rekatkan lakban yang telah dipotong agar membantu menguatkaan pemasangan modem dan mencegah
bergerak serta bergesernya modem dari lubang seperti terlihat pada gambar 7 dan 8 berikut ini.
Gambar 7. Memasukan modem ke dalam lubang
Gambar 8.Tampak modem dari dalam kaleng
6. Lubangi/bor di depan lubang slot modem dan pasang dudukan (mounting) untuk tripod kamera atau tripod
mikropon pada lubang tersebut seperti terlihat pada gambar 9 berikut ini.
Gambar 9. Memasang dudukan (mounting) tripod
7. Tambahkan kabel USB ekstended yang akan menghubungkan dari modem ke laptop atau PC seperti terlihat pada gambar 10 berikut ini.
Gambar 10. Memasang kabel USB Ekstended
8. Pasang antena kaleng (Circular Wave Guide) pada tripod kamera atau tripod mikropon, agar didapatkan sinyal yang kuat dan
bagus seperti terlihat pada gambar 11 berikut ini.
Gambar 11. Memasang antena kaleng pada tripod
9. Antena kaleng (Circular Wave Guide) sudah
siap digunakan dan dihubungkan untuk menemukan
sinyal yang kuat dan bagus pada saat browsing internet seperti terlihat pada gambar 12 berikut ini.

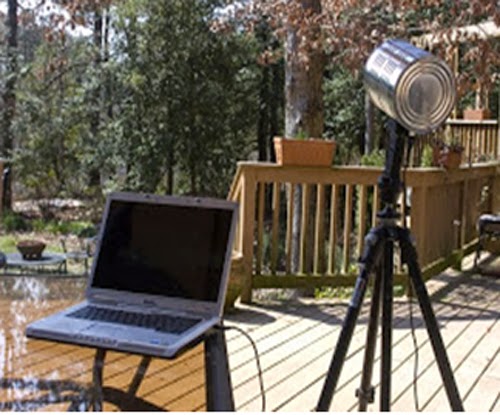

Gambar 12. Antena kaleng siap digunakan untuk browsing internet
Menerima Kekuatan
Sinyal (RSS) berbeda dengan Menerima Indikator Kekuatan
Sinyal (RSSI). RSS adalah bilangan bulat positif yang dinyatakan
dalam dB dan merupakan rasio kekuatan total sinyal yang dikirim dengan total
daya yang diterima, termasuk suara. Sedangkan RSSI adalah bilangan bulat
negatif yang dinyatakan dalam -dBm dan merupakan pengukuran kekuatan
sinyal/daya, yang memberitahu anda informasi tentang kualitas sinyal itu.
Kedua pengukuran ini sering ditemukan
pada layar debug modem internet. RSSI dapat terbaca dan ditampilkan dengan
jelas ketika kursor mouse diletakkan di atas tempat tertentu pada manajer sambungan.
Sedangkan RSS hanya ditemukan di layar debug atau layar tes teknis data/bidang
lain, bukan sebagai tombol pada manajer sambungan seperti terlihat pada gambar 13. Jika lebih dekat ke nol RSSI akan semakin kuat sinyalnya, dan jika jauh dari nol RSS akan semakin baik kualitas sinyal yang diterima.
Jika sobat blogger memiliki modem dengan jenis yang berbeda atau ingin cara yang lebih cepat untuk mendapatkan sinyal yang terbaik, sobat blogger bisa mendirikani antena kaleng yang berisi modem dengan jarak yang benar, dan mengulurkan
kabel USB ekstended sampai habis. Tidak perlu menggunakan tripod, cukup taruh di
atas anak tangga atau sesuatu yang serupa dan amankan dengan lakban.
Gambar 13. Tampilan debug modem internet
