Buku Macam-Macam Sensor & Aplikasinya Pada Sistem Otomasi

          Alhamdulillah, atas banyaknya permintaan sobat blogger yang menginginkan buku tentang macam-macam sensor dan aplikasinya pada hari ini bisa diterbitkan. Seperti yang terbaca pada judulnya, buku ini membahas tentang macam-macam sensor dan aplikasinya pada sistem otomasi baik sistem otomasi di industri maupun sistem otomasi untuk peralatan detektor lainnya.

          Buku ini terdiri dari 7 Bab, Bab I membahas tentang pengertian dan klasifikasi sensor, Bab II membahas tentang sensor perubahan suhu dan aplikasinya, Bab III membahas tentang sensor cahaya (sinar infra merah) dan aplikasinya, Bab IV membahas tentang sensor proximity (proximity switch) dan aplikasinya, Bab V membahas tentang sensor gas alkohol dan aplikasinya, Bab VI membahas tentang sensor gas LPG dan aplikasinya, dan Bab VII membahas tentang sensor-sensor transduser dan aplikasinya. Untuk lebih jelasnya berikut ini disajikan daftar isi dari buku ini.

DAFTAR ISI BUKU

KATA PENGANTAR ……………………………...…………………………………    i

DAFTAR ISI ……………..…………………………..………………………………    ii

BAB I.   PENGERTIAN DAN KLASIFIKASI SENSOR

A.    PENGERTIAN SENSOR

1.      Linieritas ……………………………..……………………………….  2

2.      Sensitivita ……………………………….……………………………  3

3.      Respon Waktu ………………………………..……………………….  3

4.      Jenis Sensor ……………………………….………………………….  4

a.       Sensor Internal ……………………………………………………  5

b.      Sensor Eksternal ………………………………………………….  5

B.     KLASIFIKASI SENSOR

1.      Sensor Kimia ………………………...….…………………..………… 6

2.      Sensor Fisika ……………………………………...………………...… 6

a.       Sensor Thermal ………………………………………………...…  6

b.      Sensor Mekanik …………………………………………………..  7

c.       Sensor Optic ………………………………………………………  7

3.      Sensor Biologi …………..…………………….………..…………….  7

4.      Sensor Aktif ……………………….…………………………...….....   8

5.      Sensor Pasif ………………………………………………………..…   9

6.      Self Generating Transducer …………………………………………..  9

7.      Exrernal Poewer Transducer ………………………………………….  9

BAB II. SENSOR PERUBAHAN SUHU

A.    THERMISTOR PTC DAN NTC

1.      Karakteristik Thermistor …………………………………………….  12

2.      Teknik Kompensasi Thermistor ……………………………………..  13

3.      Aplikasi Thermistor …………………………………………………  16

B.     THERMOCOUPLE

1.   Sejarah Thermocouple …………………...…..………………………   19

2.   Kontruksi Thermocouple …………………...….………….…………   20

3.   Karakteristik Thermocouple ……………………..………….………    23

4.   Aplikasi Thermocouple ……………………………………….……..   25

C.     IC LM-35

1.      Struktur dan Bentuk LM-35  ………………………………...………  27

2.      Karakteristik LM-35 …………………………………………...……  30

3.      Prinsip Kerja LM-35 ………………………………………………...  33

4.      Kelebihan dan Kekurangan LM-35 ……………………...………….  33

5.      Aplikasi LM-35 ……………………………………………………...  34

D.    RTD

1.      Prinsip Kerja RTD ………………………………………..…………  42

2.      Bahan Pembuatan RTD ……………………………………………..  42

3.      Konfigurasi RTD ……………………………………………………  43

4.      Konstruksi RTD (PT-100) ……………………………….………….  47

5.      Kelebihan dan Kekurangan RTD (PT-100) …………………………  51

6.      Karakteristik RTD (PT-100) …………………………….…………..  52

7.      Aplikasi RTD (PT-100) ……………………………………..………  53

E.     BIMETAL (THERMOSTAT / THERMOSWITCH)

1.      Prinsip Kerja Bimetal ………………………………………………..  59

2.      Aplikasi Bimetal …………………………………………………….  61

a.       Sebagai Pengaman Temperatur Lebih ………………….……….  61

b.      Sebagai Perangkat Pendingin ……………………………………  65

BAB III. SENSOR CAHAYA (SINAR INFRA MERAH)

A.    SOLAR CELL

1.      Prinsip Kerja Solar Cell ………………..…….......................………. 69

2.      Proses Pembangkitan Tegangan Pada Solar Cell…………...……….  69

3.      Aplikasi Solar Cell  …………………………...…………………….. 70

B.     LDR

1.      Prinsip Kerja LDR  ………………………………..……………...... 71

2.      Karakteristik LDR …………………………………………….……. 72

a.       Laju Recovery LDR ………………………………………...….  72

b.      Respon Spektral LDR ……………………………………….....  72

3.      Aplikasi LDR …………………………………………….…..…….. 73

C.     PHOTO DIODA

1.      Prinsip Kerja Photo Dioda ……………………………………...….  77

2.      Respon Frekuensi Photo Dioda …………………………….………  78

3.      Aplikasi Photo Dioda ………………………………………………  79

a.       Photo Dioda Desain Logika Low ………………………………  80

b.      Photo Dioda Desain Logika High …………………………...…  81

D.    PHOTO TRANSISTOR

1.      Prinsip Kerja Photo Transistor ……………………………………..  83

2.      Karakteristik Photo Transistor ……………………………………..  85

3.      Aplikasi Photo  Transistor …………………………………………  86

a.       Rangkaian Dasar Dengan Logika High ………………………..  88

b.      Rangkaian Dasar Dengan Logika Low ………………….……..  89

c.       Rangkaian Light Switch ……………………………….……….  90

d.      Rangkaian Saklar Infra red …………………………………….  91

e.       Rangkaian Counter Kendaraan Dengan Sensor Infrared……….. 92

BAB IV. SENSOR PROXIMITY (PROXIMITY SWITCH)

A.    SENSOR PROXIMITY INDUKTIF

1.      Spesifikasi Sensor Proximity Induktif ………………………..……  99

a.       Spesifikasi Produk Wenglor …………………………………...  99

b.      Spesifikasi Produk Autonics  …………………………………  101

c.       Spesifikasi Produk Omron ……………………………………  104

d.      Spesifikasi Produk IFM …………………………………...….  105

2.      Aplikasi Sensor Proximity Induktif …………………………...….  107

B.     SENSOR PROXIMITY KAPASITIF

1.      Spesifikasi Sensor Proximity Kapasitif ….….……………………. 111

a.       Spesifikasi Produk Wenglor ………………………………….. 111

b.      Spesifikasi Produk Omron ……………………………………. 114

c.       Spesifikasi Produk IFM …………………………………...….. 115

2.      Aplikasi Sensor Proximity Kapasitif ……….…………......……… 117

C.     SENSOR PROXIMITY ULTRASONIC

1.      Pemasangan/Penempatan Sensor …………………………………. 122

a.       Sensor Paralel …………………………………………………. 122

b.      Sensor Saling Mengganggu ……………………………………123

c.       Sensor Saling Berhadapan ……………………………………..123

d.      Sensor Pada Permukaan Datar & Tak Beraturan……………….124

2.      Pengaturan Sudut Kemiringan Sensor ……………………….…… 125

a.       Sudut Masuk Kerucut ………………………………………… 125

b.      Sudut Pada Cairan & Material Butiran Kasar ………………… 126

c.       Objek Dengan Lubang Bidik …………………………………..126

3.      Mode Operasi ………………………………………………………126

a.       Mode Diffuse …………………………………………………..127

b.      Mode Reflex ……………………………………………………127

c.       Mode Thru-Beam ………………………………………………127

4.      Pengaruh Lingkungan ……………………………………………...128

5.      Kelebihan dan Kekurangan ………………………………………...129

a.       Kelebihan Sensor Ultrasonic ……..…………………………….129

b.      Kekurangan Sensor Ultrasonic ………………………………...129

D.    SENSOR PHOTO ELECTRIC

1.      Teknik Scan Sensor ……………………………………………….. 133

a.       Scan Thru-Beam ……………………………………………… 134

b.      Scan Reflektif (Retroreflektif) ………………………….…….. 136

c.       Scan Diffuse …………………………………………...……… 140

d.      Metode Cahaya Sudut ………………………………………… 143

2.      Mode Operasi ………………………………………………………144

3.      Serat Optik (Fiber Optik) …………………………………………..146

4.      Laser ………………………………………………………………..149

BAB V.  SENSOR GAS ALKOHOL

A.    SENSOR MQ-3

1.      Bentuk dan Dimensi Sensor MQ-3 …...………………………...…. 151

2.      Karakteristik Sensor MQ-3 ………………………………………... 153

3.      Spesifikasi Sensor MQ-3  ………………………………..…...…… 154

4.      Aplikasi Sensor MQ-3 …………………………………………….. 155

B.     SENSOR AF-63

1.      Bentuk dan Dimensi Sensor AF-63 ……………………...………... 157

2.      Spesifikasi Sensor AF-63 ……….…………………………………. 159

3.      Karakteristik Sensor AF-63 ……………………………………….. 159

a.       Tes Getaran (Vibrating) ……………………………………….. 160

b.      Tes Pukulan (Shock) ……………………………………...…… 160

4.      Aplikasi Sensor AF-63 ……………………………………………. 160

C.     SENSOR TGS 822

1.      Bentuk Sensor TGS 822 …………………………………………… 161

2.      Karakteristik Sensor TGS 822 …………………………………….. 162

3.      Rangkaian Kelistrikan Sensor TGS 822 ……………………...…… 163

4.      Aplikasi Sensor TGS 822 ………………………………………….  165

a.       Sistem Detektor Kadar Alkohol Digital ………………….……. 165

1)      Rangkaian Non-Inverting Amplifier ………………………. 166

2)      Rangkaian Mikrokontroller AT89S51 …………………….. 166

3)      Rangkaian Pewaktu (Clock) ………..……………...……… 168

4)      Rangkaian Reset …………………………………………… 168

5)      Rangkaian ADC …………………………………………… 169

6)      Interface Mikrokontroller ke Modul LCD ……………...…. 170

b.      Sistem Detektor Kadar Alkohol Analog ………………………. 174

D.    SENSOR TGS 2620

1.      Bentuk dan Dimensi Sensor TGS 2620 ………………...…………. 181

2.      Karakteristik Sensor TGS 2620 …………………………………… 182

3.      Spesifikasi Sensor TGS 2620 ……………………………………… 184

4.      Aplikasi Sensor TGS 2620 ………………………………………… 184

a.       Sistem Detektor ………………………………………………... 185

b.      Perangkat Keras Sistem Detektor ……………………...……… 187

1)      Mikrokontroller AT89S52 ………………………………… 187

2)      Sensor TGS 2620 …………………….……………………. 188

3)      Keypad 3 x 4 ………………………………………………. 188

4)      ADC 0804 …………………………………………………. 189

5)      Motor DC ………………………………………………….. 190

6)      Modul LCD ……………………………………………...… 191

c.       Perangkat Lunak Sistem Detektor ………………………...…... 192

BAB VI. SENSOR GAS LPG

A.    SENSOR TGS 2610 ………………………………………………....….194

B.     SENSOR TGS 812  …………………………………...……….………..197

C.     SENSOR TGS 813

1.      Struktur dan Konfigurasi Sensor TGS 813 …………………...…… 199

2.      Rangkaian Dasar Kelistrikan Sensor TGS 813 ……………….…… 201

3.      Konfigurasi Rangkaian Sensor TGS 813 …………………...……... 202

4.      Kondisi Tes Standar dan Spesifikasi Sensor TGS 813…………….. 203

5.      Karakteristik Sensor TGS 813 …………………………………….. 204

6.      Suhu dan Kelembaban …………………………………………….. 205

7.      Waktu Untuk Stabilisasi Awal ………………………….…………. 207

8.      Masa Pakai Sensor TGS 813 ………………………………………. 209

9.      Rangkaian Aplikasi Sensor TGS 813 ………………………...…… 210

10.  Metode Kompensasi Suhu dan Kelembaban ……………………… 212

D.    SENSOR MQ-6 …………………….…………………………………..215

BAB VII. SENSOR-SENSOR TRANSDUSER

A.    STRAIN GAUGE

1.      Bahan Pembuatan Strain Gauge ………………………...…………. 225

2.      Aplikasi Starin Gauge ………………………………...…………… 226

B.     LVDT

1.      Kelebihan dan Kekurangan LVDT ………………………...……… 230

2.      Aplikasi LVDT ……………………………………………………. 230

C.     POTENSIOMETER

1.      Jenis-Jenis Potensometer ………………………………………….. 232

2.      Kelebihan dan Kelemahan Potensiometer ………………………… 233

3.      Aplikasi Potensiometer ……………………………………………. 233

D.    LIMIT SWITCH (MIKROSWITCH)

1.      Jenis-Jenis Limit Switch …………………………………...……… 236

2.      Keuntungan dan Kelemahan Limit Switch ………………………... 238

3.      Aplikasi Limit Switch ……………………………...……………… 239

DAFTAR PUSTAKA  …………………………………………………………........  242

          Bagi sobat blogger yang berminat dan serius ingin memiliki buku ini pihak penerbit telah menyediakan dalam 2 pilihan bentuk yaitu :



1. Bentuk buku cetak pada kertas HVS 70 gram (Isi) dan kertas glossy 230 gram (Cover) setebal 252 halaman hanya seharga Rp. 150.000 (Belum termasuk ongkir, pengiriman buku via POS, JNE atau J&T).

2. Bentuk Ebook yang dikemas dalam kepingan CD/DVD dengan format file PDF sebesar 12 MB, hanya seharga Rp. 55.000 (Belum termasuk ongkir, pengiriman keping CD/DVD via POS, JNE atau J&T).

3. Ebook Pdf yang dikirim via email, hanya seharga Rp. 45.000 (gratis ongkos kirim).

Pemesanan buku/ebook silahkan langsung belanja di https://lstolshop.bukaolshop.site

Bisa juga order di toko online "listron surya teknik" yang ada di shopee, tokopedia, lazada, bukalapak dan blibli.

Sensor Gas LPG TGS 813

          Sensor TGS 813 adalah Sensor yang secara umum memiliki karakteristik sensitivitas yang baik untuk mendeteksi berbagai jenis gas. Sensor TGS 813 dirancang untuk beroperasi dengan stabil pada tegangan pemanas 5 V dan tegangan rangkaian tidak melebihi 24 V Aplikasi sensor TGS 813 yang paling cocok dan sangat baik adalah untuk mendeteksi kebocoran gas metana, propana dan butana atau yang dikenal dengan gas LPG yang digunakan untuk keperluan rumah tangga (kompor gas). Waktu stabilisasi awal dari TGS 813 relatif sangat pendek dan karakteristiknya berlalu dengan sangat baik dalam jangka panjang operasi. Sensor TGS 813 memiliki sensitivitas yang sangat rendah terhadap “noise-gas”, sehingga jauh mengurangi masalah kekhawatiran akan gangguan. Oleh karena sensitivitas sensor TGS 813 sangat tinggi untuk deteksi gas LPG (metana, propana dan butana), sehingga sensor TGS 813 sangat praktis untuk keperluan peralatan detektor kebocoran penggunaan gas LPG dan pemantauan gas LPG. Dengan menambahkan fitur periode stabilisasi awal yang pendek dan karakteristik sensitivitasnya yang sangat handal, maka sensor TGS 813 merupakan generasi terbaru dari jenis sensor gas produk Figaro.

a.      Struktur dan Konfigurasi Sensor TGS 813

          Bagian terbesar sensor TGS 813 terbuat dari semikonduktor terutama terdiri dari tio dioksida (SnO2). Bahan semikonduktor dan elektroda tersebut disimpan pada keramik berbentuk tube (tubular). Coil pemanas terletak di dalam keramik berbentuk tube tersebut dan coil pemanas ini terbuat dari kawat berdiameter 60 mikron yang memiliki resistansi 30 Ohm. Kabel lead dari elektroda sensor terbuat dari emas paduan berdiameter 80 mikron. Pemanas dan kabel lead disambung dengan dilas titik ke pin-pin sensor yang diatur agar sesuai dengan 7 pin soket tube mini (miniatur tube socket). Pin-pin sensor dapat menahan gaya tarikan lebih dari 5 kg. Dasar dan penutup sensor terbuat dari bahan nilon 66 yang sesuai dengan standard bahan resmi UL 94HB. Suhu deformasi untuk bahan nilon tersebut lebih dari 240 °C. Untuk lebih jelasnya perhatikan gambar-gambar berikut di bawah ini.

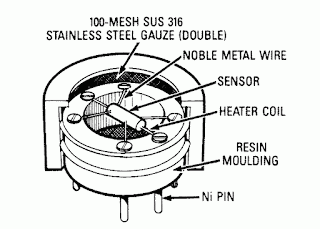

Gambar 1. Konfigurasi sensor TGS 813

Gambar 2. Diagram kelistrikan sensor TGS 813

Keterangan :-Pin nomor 1 dan 3 tersambung di dalam

                    -Pin nomor 4 dan 6 tersambung di dalam

Gambar 3. Struktur sensor TGS 813

Gambar 4. Bentuk fisik sensor TGS 813

          Bukaan atas dan bawah dalam casing sensor ditutupi dengan kasa stainless steel tahan api berlapisan ganda 100 mesh sesuai dengan SUS 316. Konfrimasi tes independen menyatakan bahwa mesh ini akan mencegah percikan yang dihasilkan di dalam penutup tahan api dari picuan bahan peledak campuran dari hidrogen dan oksigen dengan perbandingan 2 : 1. Sensor TGS 813 ini memenuhi persyaratan mekanik yang tercantum dalam Tabel 1 beriku ini.

Tabel 1. Tes getaran dan pukulan

Kondisi Tes Getaran (Vibration)	Kondisi Tes Pukulan (Shock)
Frekuensi : 1000 cpm	Akselerasi : 100 gram
Jumlah ampltudo : 4 mm	Jumlah tes : 5 kali
Durasi : 1 jam
Getaran langsung : Vertikal

b.      Rangkaian Dasar Sensor TGS 813

          Gambar di bawah ini menunjukkan rangkaian dasar pengunaan sensor TGS 813, Variasi resistensi dari  sensor TGS adalah measured-indirectly sebagai perubahan tegangan yang muncul pada resistor beban RL. Dalam udara segar saat melewati sensor dan RL dalam hubungan seri adalah stabil, tetapi ketika gas yang mudah terbakar seperti propana, methana, LPG dsb hadir dan kontak dengan permukaan sensor, maka reistansi sensor akan menurun sebanding dengan hadirnya konsentrat gas. Perubahan tegangan pada RL adalah sama ketika VC dan VH disuplai dengan sumber AC atau DC.

Gambar 5.Rangkaian dasar sensor TGS 813

Keterangan : -Vc : Tegangan circuit

                     -Vh : Tegangan heater

                     -RL : Resistansi beban

Agar beroprasi dengan aman rangkaian tersebut harus sesuai dengan nilai-nilai yang tercantum dalam Tabel 2 berikut ini.

Tabel 2. Area Operasi Aman

Besaran	Area Aman
Dsispasi Daya Sensor (Ps)	Max. 15 mW
Tegangan Circuit (Vc)	Max. 24 V
Tegangan Heater (Vh)	5 V + 0,2 V DC atau AC

          Penulis merasa bahwa rangkaian ini paling cocok untuk mengevaluasi performan sensor TGS 813, karena kemudahan dalam mengukur tegangan output. Namun, ketika mengukur tegangan output (VRL) pada rangkaian ini penulis sarankan agar sobat blogger mengkonversi nilai tersebut ke resistansi sensor (RS) dengan menggunakan rumus berikut ini: RS = [(Vc x RL) / VRL ] – RL. Cara ini harus didukung oleh data-data lain yang tersedia dalam brosur Figaro tentang performan sensor TGS 813 yang siap sobat gunakan dan hasil tes yang  sobat lakukan akan terstandarisasi.

          Tabel 2 di atas merupakan daftar area operasi yang aman untuk sensor TGS 813, dimana nilai-nilai Vc, Vh dan Ps tidak dapat dilampaui. Penetapan disipasi daya maksimum sensor sebesar 15 mW, nilai-nilai Vc dan RL dapat dipilih untuk memenuhi persyaratan desain. Dalam prakteknya Vc dapat menjadi 5 V, 6 V, 12 V atau 24 Volt, dan harus disuplai dari hattery atau sumber AC. Bila menggunakan rangkaian dasar, disipasi daya sensor (PS) menjadi maksimum ketika RS = RL. Penulis sangat menyarankan bahwa nilai PS sebaiknya di bawah 15 mW, oleh karena itu pembaca harus hati-hati dalam menentukan nilai Vc dan RL agar nilai maksimum PS tidak terlampaui.

c.      Kondisi Tes Standar dan Spesifikasi Sensor TGS 813

          Kondisi standar dimana sensor TGS 813 harus diuji adalah diilustrasikan pada Tabel 3 di bawah ini.

Tabel 3. Kondisi Tes Standar

Kondisi	Tes Standar
Atmosfir  (Udara segar)	Suhu = 20 °C + 2 °C Rh = 65 % + 5 %
Rangkaian pengukuran dasar	Vc = 10 V + 0,1 V Vh = 5 V + 0,05 V RL = 4 KΩ + 1 %
Waktu pengkondisian	7 hari atau lebih
Jenis gas yang di tes	Gas Methane

Kita harus menekankan pentingnya mengikuti kondisi tersebut karena beberapa alasan. Sebagai contoh, jika sensor yang diuji atau dievaluasi di udara sangat lembab atau kotor, atau jika nilai tegangan heater tidak dipertahankan dengan tepat, maka evaluasi yang tepat dari karakteristik sensor sebenarnya tidak dapat  dicapai dan akurasi yang kita  butuhkan dalam penggunaan detektor tidak akan terjadi. Untuk itu penulis juga menyarankan agar pembaca mengikuti panduan ini bahwa data yang dihasilkan dari pengujian akan sesua dengan data teknik yang tersedia dalam brosur dari FIGARO.

Tabel 4. Performan Sensor TGS 813

Besaran	Nilai
Resistansi Heater (RH)	30 Ω + 3 Ω
Resistansi Sensor (RS)	5 – 15 KΩ dalam gas methane  1.000 ppm/udara
Ratio Resistansi	(RS dalam gas methane 3.000 ppm/udara) / (RS dalamgas methane 1.000 ppm/udara) = 0,6020 : 0,5

d.      Karakteristik Sensitivitas Sensor TGS 813

          Gambar di bawah ini menunjukkan perubahan nilai-nilai resistansi sesnor TGS 813.yang berkaitan dengan pendeteksian berbagai jenis dan konsentrasi gas. Grafik ini ditetapkan pada konsentrat gas metane 1000 ppm, setelah nilai Ro ditemukan oleh pengguna. Proses sederhana ini dapat digunakan untuk menentukan resistensi konsentrat gas lainnya. Ingat bahwa R / Ro merupakan rasio resistansi terhadap Rs pada 1000 ppm gas methana dan bukan nilai resistansi yang sebenarnya. Oleh karena itu, nilai R / Ro  R untuk 1000 ppm gas methana, menurut grafik gambar 6 di bawah ini adalah 1.

Gambar 6. Grafik karakteristik sensor TGS 813

Keterangan : -Ro : Resistansi sensor dalam udara yang berisi 1000 ppm gas methana

                     -R : Resistansi sensor pada konsentrat gas yang berbeda.

          Nilai resistansi yang sebenarnya untuk konsentrasi gas tertentu dapat dihitung sebagai berikut: Misalnya, jika resistansi sensor pada 1000 ppm gas methana ditemukan sebesar 7 kΩ dalam pengukuran dan pembaca ingin menemukan Rs untuk 4000 ppm gas hidrogen dimana R / Ro adalah 0,3 dalam gambar 6 tersebut, maka hanya tinggal kalikan 7 KΩ dengan 0,3 dan hasilnya sebesar 2,1 KΩ. Hal penting yang harus diingat adalah bahwa resistansi sensor pada 1000 ppm gas methana harus ditentukan oleh pengguna terlebih dahulu sebelum menentukan nilai resistansi yang sebenarnya dengan menggunakan grafik tersebut. Demikian juga, bila grafik ini dapat digunakan untuk menentukan titik alarm untuk berbagai jenis dan konsentrasi gas. Sekali lagi, jika titik alarm untuk gas methana diatur pada konsentrasi 1.000 ppm, maka titik alarm terkait untuk gas propana akan berada pada 700 ppm, isobutana pada 600 ppm dan ethanol pada 1.500 ppm Namun, perlu dicatat bahwa sensitivitas relatif terhadap berbagai gas berdasarkan gas methana berbeda sampai batas tertentu dari satu sensor ke sensor lainnya.

e.      Rangkaian Aplikasi Sensor TGS 813

          Seperti yang telah disebutkan di atas sensor TGS 813 cocok untuk digunakan untuk mendeteksi berbagai gas seperti gas alam, gas LPG. dan gas untuk keperlua kompor gas lainnya. Ketika sobat merancang rangkaian detektor gas LPG dengan menggunakan sensor TGS 813 sobat harus mempertimbangkan jenis dan konsentrat gas yang ingin dideteksi, karena sensitivitas kinerja sensor TGS 813 akan bervariasi sesuai dengan jenis dan konsentrat gas yang dideteksi tersebut. Selain itu, titik alarm yang tepat untuk detektor tersebut harus ditentukan setelah mempertimbangkan faktor-faktor sebagai berikut :

1)      Dimana sensor TGS 813 tersebut akan diinstal

2)      Tujuan dari detektor (untuk deteksi kebocoran gas, kontrol kipas otomatis, pemantauan udara, dll)

3)      Operasi detektor (suara, cahaya, kontrol kipas, kontrol katup, dll)

4)      Jenis gas yang dideteksi atau dimonitor.

Contoh Rangkaian :

          Gambar 7 di bawah ini adalah contoh dari rangkaian sederhana dan ekonomis untuk detektor kebocoran gas LPG. Hal ini dirancang terutama untuk mendeteksi sekitar 3000 ppm metana (gas LPG). Output regulator tegangan (I1) konstan 5V tersedia untuk pemanas (heater) dari sensor TGS 813 dan rangkaian detektor. Rangkaian detektor ini terdiri dari sensor TGS 813,  Regulator tegangan I1, Komparator tegangan I2, R1 dan R Adj dalam seri. Output VRL yang merupakan tegangan output di resistor R1 dan R Adj memasuki input komparator non-pembalik Vr, yang merupakan tegangan referensi untuk komparator, yang diukur di R4. Komponen ini merupakan bagian dari rangkaian kompensasi suhu yang terdiri dari RZ, R3 dan  Tr1 (termistor). Nilai Vr di rangkaian ini dirancang untuk 2,5V pada suhu 20 °C. Setelah sobat mengkalibrasi detektor pada 3000 ppm dengan menyesuaikan R Adj (di bawah kondisi 20 °C pada 65% RH), sobat akan mendapatkan tegangan perkiraan 2,5 V di konsentrasi 3000 ppm gas LPG (metana). Ketika gas yang mudah terbakar seperti gas LPG kontak dengan sensor dan tegangan output (V) dari rangkaian detektor melebihi Vr, maka output dari komparator akan menjadi 'High'. dan Tr1 kemudian diaktifkan dan bel akan terdengar (berbunyi).

*) klik gambar untuk memperbesar dimensi gambar

Gambar 7. Rangkaian detektor gas LPG menggunakan sensor TGS 813

Gambar 8. Contoh rangkaian aplikasi sensor TGS 813 lainnya
